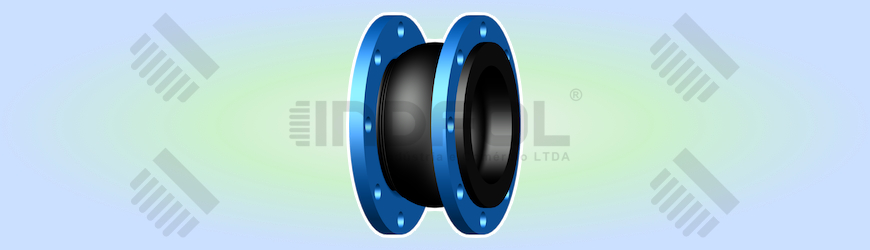

Junta de Expansão de Borracha JEBEI

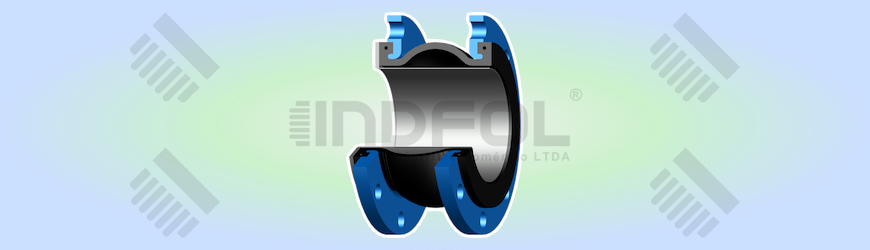

A JEBEI é uma junta de expansão de borracha elastomérica reforçada internamente com tecidos de borracha com fios de nylon composta por flanges metálicos giratórios, projetada para absorver dilatações térmicas, vibrações e ruído, além de compensar movimentos axial, lateral e angular e pequenos desalinhamentos, reduzindo esforços em bombas e válvulas. Pode ser aplicada tanto em recalde de bomba (pressão positiva) ou em sucção de bomba (pressão negativa — vácuo), onde entrega baixas forças de reação e atenua picos dinâmicos típicos de partidas e transientes. O corpo elastomérico é selecionado conforme fluido e temperatura (EPDM, NBR, Cloroprene, etc.) e pode, quando requerido, ser revestido internamente com PTFE (JEBEI-P) para aumentar a resistência química frente a fluidos agressivos. Fabricamos com terminações conforme a necessidade do projeto: flanges nas normas ASME, DIN e JIS, podendo ser produzidas tanto em aço carbono quanto em aço inox.
Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna), tensores (tirantes / limitadores) e revestimento interno em PTFE.
O tubo guia cria um duto liso na passagem do fluido, protegendo a borracha contra abrasão e altas velocidades, melhorando a estabilidade do escoamento.

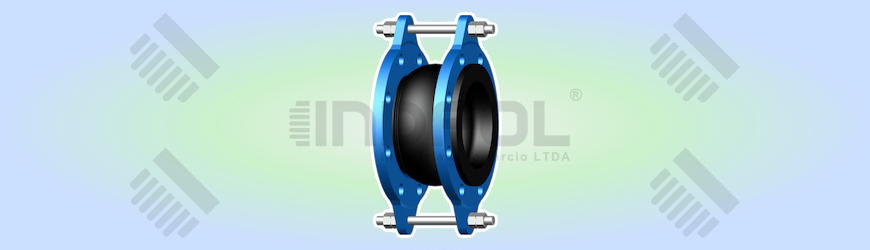

Os tensores controlam o curso admissível e podem ser configurados para conter o empuxo de pressão quando o sistema de ancoragem não o fizer, evitando sobrecargas no fole e nos bocais durante partidas, paradas e variações de pressão; também atuam como limitadores mecânicos de segurança.

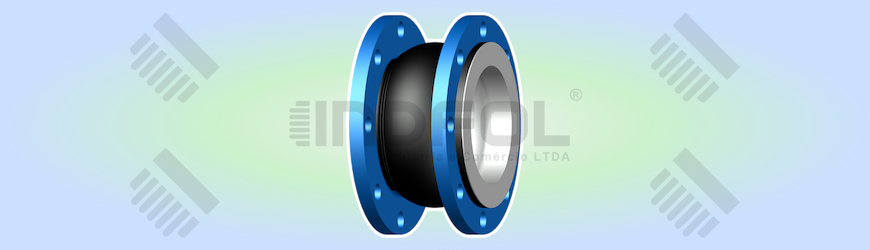

O Revestimento interno em PTFE funciona como uma barreira química que protege a borracha contra meios agressivos, reduz permeação e incrustação, facilita limpeza e aumenta a vida útil, ideal para fluidos corrosivos.
Modelos JEBEI

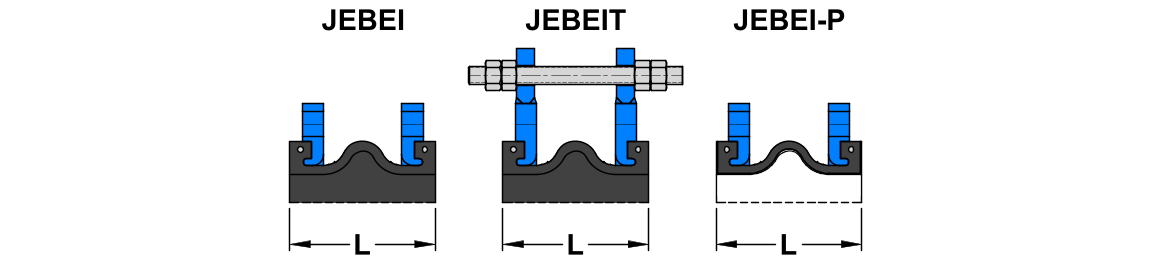

Desenho técnico
| DN | Comprimento L (mm) | Mov. Compressão (mm) | Mov. Extensão (mm) | Mov. Lateral (mm) | Mov. Angular (°) | Pressão (kgf/cm²) |
|---|---|---|---|---|---|---|
| 1 | 152 | 25 | 12 | 25 | 30 | 10 |
| 3 | 152 | 25 | 12 | 25 | 30 | 10 |
| 4 | 152 | 25 | 12 | 25 | 25 | 10 |
| 5 | 152 | 25 | 12 | 25 | 20 | 10 |
| 6 | 152 | 25 | 12 | 25 | 20 | 10 |
| 8 | 152 | 25 | 12 | 25 | 15 | 10 |
-
A temperatura máxima de operação para os modelos JEBEI e JEBEIT é de 100 °C, e para os modelos revestidos em PTFE (JEBEI-P e JEBEIT-P) é de 120 °C.
-
Flanges conforme ASME, DIN e JIS; furação e demais particularidades podem ser fornecidas conforme projeto especial.
-
As capacidades de movimento indicadas consideram ciclos de atuação não combinada, sendo os movimentos axial, lateral e angular avaliados isoladamente. Para movimentos combinados, aplicam-se cálculos específicos durante o projeto.
-
Para DNs, pressões, temperaturas e movimentos superiores ou combinados, entre em contato com a INDFOL para dimensionamento específico.
-
Acabamento: pintura anticorrosiva na cor azul nas partes em aço carbono, e galvanização eletrolítica nas barras roscadas e porcas (quando aplicado).
