Junta de Expansão Para Trocador de Calor

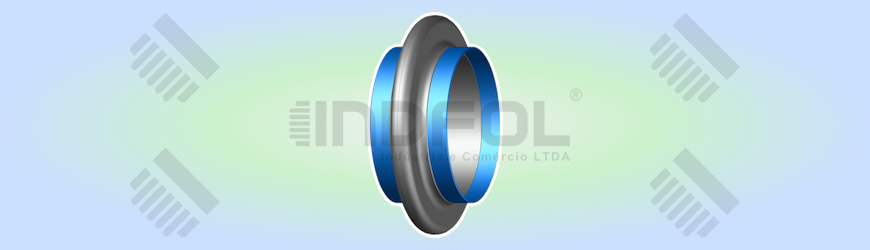

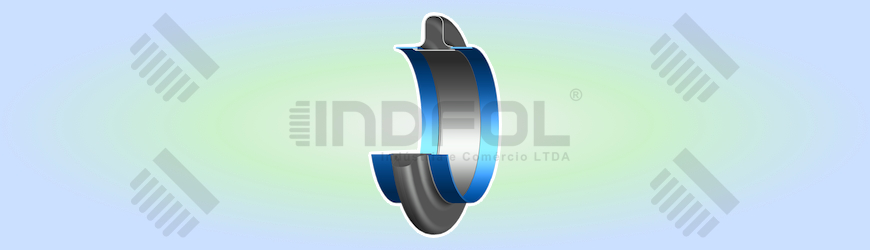

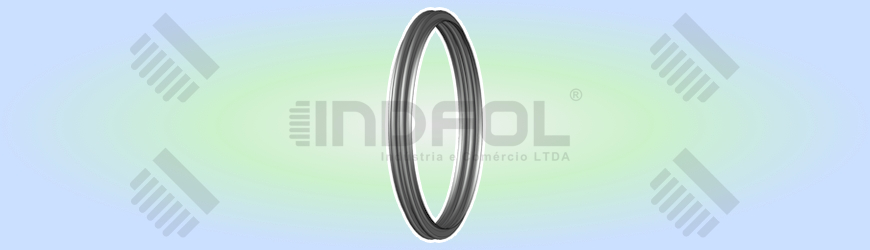

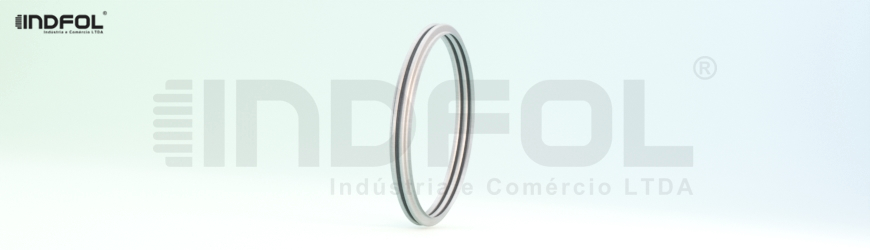

As juntas de expansão para trocadores de calor são projetadas para desacoplar as dilatações diferenciais entre o casco e o feixe de tubos, mantendo a estanqueidade e a integridade estrutural do equipamento. Soldadas ao casco do trocador, essas juntas absorvem movimento axial, reduzindo as cargas no casco, nos espelhos, nas tampas e nas soldas tubo-espelho durante transientes térmicos; com isso, diminuem-se as tensões de flexão e os riscos de vazamento, trinca por fadiga térmica e desalinhamento do feixe. São fornecidas tipicamente com fole metálico em aço inox série 300 (304 ou 316) e terminações do tipo ponta para solda, em aço carbono ou aço inox, conforme o projeto do cliente e as condições de processo.

Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna).

O tubo guia cria um duto liso na passagem do fluido, protegendo o fole contra turbulência, abrasão e altas velocidades, além de reduzir o arraste de partículas para as ondulações e melhorar a estabilidade do escoamento.

Os foles são dimensionados conforme a EJMA – Expansion Joint Manufacturers Association, seguindo rigorosamente os parâmetros de cálculo estabelecidos pela norma: pressão de projeto, temperatura de operação, movimentos requeridos (axial, lateral e angular), ciclos de fadiga, materiais e condições de instalação. Com base nesses dados e nos padrões de fabricação da INDFOL, definimos a geometria do fole, espessuras e reforços necessários para garantir segurança, vida útil e desempenho dentro das condições especificadas do processo.
