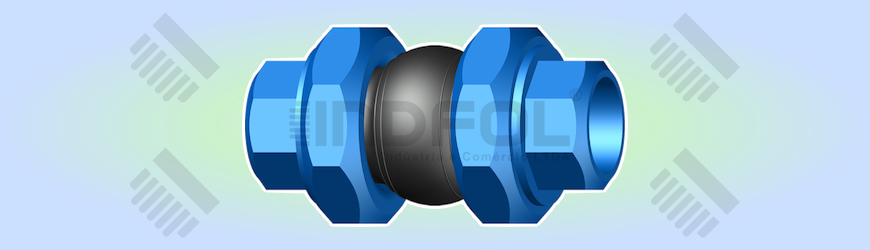

Junta de Expansão de Borracha JEBRI-1
A JEBRI-1 é uma junta de expansão de borracha elastomérica reforçada internamente com tecidos de borracha com fios de nylon composta por terminais roscados de ferro fundido e projetada para absorver dilatações térmicas, vibrações e ruído, além de compensar movimentos axial, lateral e angular e pequenos desalinhamentos entrega baixas forças de reação. O corpo elastomérico é selecionado conforme fluido e temperatura (EPDM, NBR, Cloroprene, etc.). Fabricamos com terminações roscadas em BSP ou NPT.

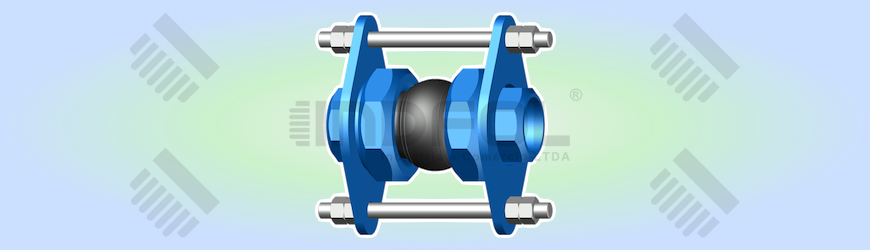

Opcionalmente, a junta pode ser fornecida com tensores.
Os tensores controlam o curso admissível e podem ser configurados para conter o empuxo de pressão quando o sistema de ancoragem não o fizer, evitando sobrecargas no fole e nos bocais durante partidas, paradas e variações de pressão; também atuam como limitadores mecânicos de segurança.
Modelos JEBRI-1

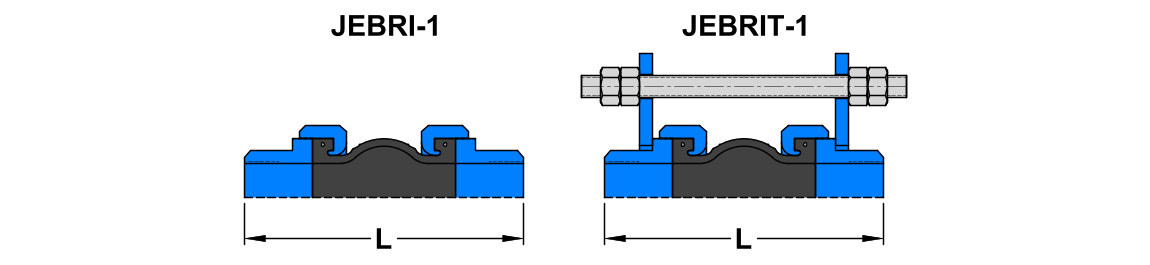

Desenho técnico
| DN | Comprimento L (mm) | Mov. Compressão (mm) | Mov. Extensão (mm) | Mov. Lateral (mm) | Mov. Angular (°) | Pressão (kgf/cm²) |
|---|---|---|---|---|---|---|
| 1.1/4 | 200 | 8 | 5 | 8 | 10 | 16 |
| 1.1/2 | 200 | 8 | 5 | 8 | 10 | 16 |
| 2 | 200 | 8 | 5 | 8 | 10 | 16 |
| 2.1/2 | 200 | 12 | 6 | 10 | 15 | 16 |
| 3 | 200 | 12 | 6 | 10 | 15 | 16 |
-
A temperatura máxima de operação para os modelos JEBRI-1 e JEBRIT-1 é de 100 °C.
-
Terminais roscados conforme BSP ou NPT.
-
As capacidades de movimento indicadas consideram ciclos de atuação não combinada, sendo os movimentos axial, lateral e angular avaliados isoladamente. Para movimentos combinados, aplicam-se cálculos específicos durante o projeto.
-
Para DNs, pressões, temperaturas e movimentos superiores ou combinados, entre em contato com a INDFOL para dimensionamento específico.
-
Acabamento: pintura anticorrosiva na cor azul nas partes em aço carbono, e galvanização eletrolítica nas barras roscadas e porcas (quando aplicado).
