Junta de Expansão de Borracha JEBJIX
A JEBJIX é uma junta de expansão de borracha elastomérica reforçada internamente com tecidos de borracha com fios de nylon composta por flanges de borracha fixos, seguidos por flanges de aço bipartidos, projetada para absorver dilatações térmicas, vibrações e ruído, além de compensar movimentos axial, lateral e angular e pequenos desalinhamentos, reduzindo esforços em bombas e válvulas. A JEBJIX foi projetada para absorver maior capacidade de movimento, onde entrega baixas forças de reação e atenua picos dinâmicos típicos de partidas e transientes. O corpo elastomérico é selecionado conforme fluido e temperatura (EPDM, NBR, Cloroprene, etc.) e pode, quando requerido, ser revestido internamente com PTFE (JEBJIX-P) para aumentar a resistência química frente a fluidos agressivos. Fabricamos com terminações conforme a necessidade do projeto: flanges nas normas ASME, DIN e JIS, podendo ser produzidas tanto em aço carbono quanto em aço inox.
Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna), tensores (tirantes / limitadores) e revestimento interno em PTFE.
O tubo guia cria um duto liso na passagem do fluido, protegendo a borracha contra abrasão e altas velocidades, melhorando a estabilidade do escoamento.
Os tensores controlam o curso admissível e podem ser configurados para conter o empuxo de pressão quando o sistema de ancoragem não o fizer, evitando sobrecargas no fole e nos bocais durante partidas, paradas e variações de pressão; também atuam como limitadores mecânicos de segurança.
O Revestimento interno em PTFE funciona como uma barreira química que protege a borracha contra meios agressivos, reduz permeação e incrustação, facilita limpeza e aumenta a vida útil, ideal para fluidos corrosivos.

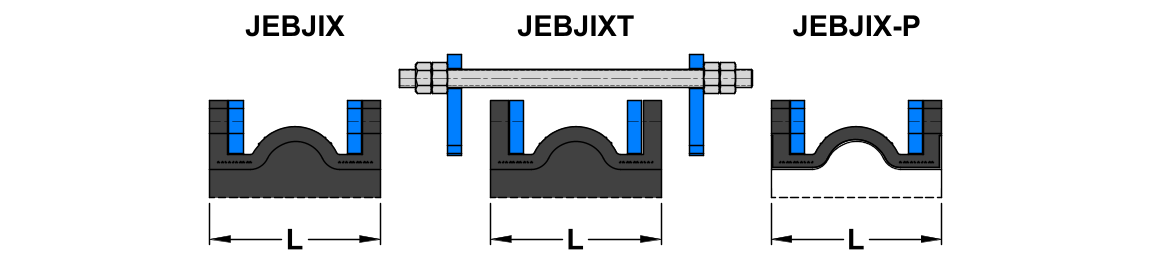

Modelos JEBJIX
Desenho técnico
| DN | Comprimento L (mm) | Mov. Compressão (mm) | Mov. Extensão (mm) | Mov. Lateral (mm) | Mov. Angular (°) | Pressão (kgf/cm²) |
|---|---|---|---|---|---|---|
| 1 | 152 | 32 | 16 | 16 | 28 | 16 |
| 1.1/4 | 152 | 32 | 16 | 16 | 28 | 16 |
| 1.1/2 | 152 | 32 | 16 | 16 | 28 | 16 |
| 2 | 152 | 32 | 16 | 16 | 25 | 16 |
| 2.1/2 | 152 | 32 | 16 | 16 | 20 | 16 |
| 3 | 152 | 32 | 16 | 16 | 18 | 16 |
| 4 | 152 | 32 | 16 | 16 | 14 | 16 |
| 5 | 152 | 32 | 16 | 16 | 13 | 16 |
| 6 | 152 | 32 | 16 | 16 | 12 | 16 |
| 8 | 152 | 32 | 16 | 16 | 12 | 15 |
| 10 | 203 | 51 | 25 | 25 | 12 | 15 |
| 12 | 203 | 51 | 25 | 25 | 11 | 15 |
| 14 | 203 | 51 | 25 | 25 | 11 | 10 |
| 16 | 203 | 51 | 25 | 25 | 10 | 10 |
| 18 | 203 | 51 | 25 | 25 | 9 | 10 |
| 20 | 203 | 51 | 25 | 25 | 8 | 10 |
| 24 | 250 | 64 | 32 | 38 | 7 | 6 |
| 26 | 250 | 64 | 32 | 38 | 6 | 6 |
| 28 | 250 | 64 | 32 | 38 | 6 | 6 |
| 30 | 250 | 64 | 32 | 38 | 6 | 6 |
| 32 | 250 | 64 | 32 | 38 | 5 | 6 |
| 36 | 305 | 64 | 32 | 38 | 5 | 6 |
| 40 | 305 | 64 | 32 | 38 | 5 | 6 |
-
A temperatura máxima de operação para os modelos JEBJI e JEBJIT é de 100 °C, e para os modelos revestidos em PTFE (JEBJI-P e JEBJIT-P) é de 120 °C.
-
Flanges conforme ASME, DIN e JIS; furação e demais particularidades podem ser fornecidas conforme projeto especial.
-
As capacidades de movimento indicadas consideram ciclos de atuação não combinada, sendo os movimentos axial, lateral e angular avaliados isoladamente. Para movimentos combinados, aplicam-se cálculos específicos durante o projeto.
-
Para DNs, pressões, temperaturas e movimentos superiores ou combinados, entre em contato com a INDFOL para dimensionamento específico.
-
Acabamento: pintura anticorrosiva na cor azul nas partes em aço carbono, e galvanização eletrolítica nas barras roscadas e porcas (quando aplicado).
