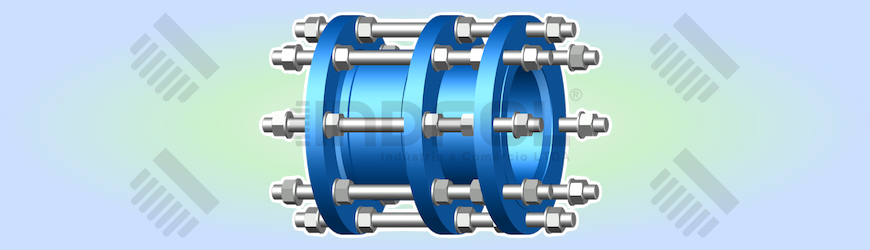

Junta Rígida de Montagem

A Junta Rígida de Montagem, é uma junta projetada para facilitar a instalação e desmontagem de válvulas, bombas, filtros, medidores e outros equipamentos em linhas de tubulação. Seu conceito é telescópico, permitindo ajuste de comprimento durante a montagem, e tornando-se um conjunto rígido e autoancorado após o aperto final, sem função de absorver movimentos em operação.

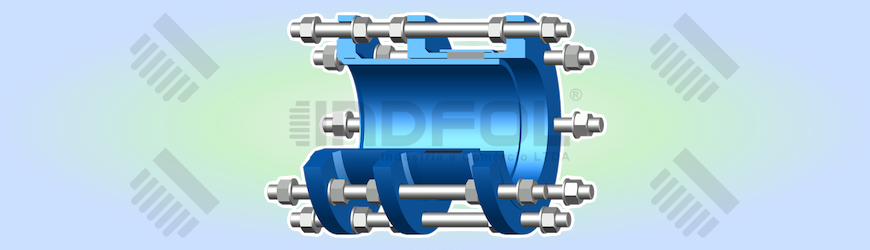

A Junta Rígida de Montagem é composta por um trecho telescópico com sistema de vedação Tipo Dresser e conjunto de elementos de travamento dimensionados para conter internamente a força de reação gerada pela pressão interna. Dessa forma, a junta é capaz de suportar o empuxo axial criado pela pressão de trabalho, evitando a sobrecarga nos pontos fixos da tubulação durante a operação, desde que corretamente dimensionada e aplicada.

Durante a montagem, o curso telescópico da Junta Rígida de Montagem permite ajustar o comprimento entre flanges, compensando tolerâncias de obra, desalinhamentos e variações dimensionais entre o equipamento e a tubulação. Após o ajuste e o aperto dos tirantes, a junta passa a funcionar como um trecho rígido de tubulação, sem a finalidade de absorver dilatações ou movimentos cíclicos. Assim, a Junta Rígida de Montagem não deve ser utilizada como junta de expansão, devendo-se prever, no projeto, outros dispositivos para acomodar dilatações térmicas e deslocamentos da linha.

Os componentes metálicos da junta Junta Rígida de Montagem podem ser fornecidos em aço carbono ou aço inox, conforme especificação do projeto, com acabamento anticorrosivo adequado ao ambiente de instalação. As vedações são selecionadas de acordo com o fluido e a temperatura de operação. As extremidades podem ser fornecidas com terminais flangeados conforme normas (ASME, DIN, NBR, etc.), de acordo com a necessidade da instalação.

Indicada para linhas de água, utilidades e serviços industriais em que se deseja simplificar a montagem e desmontagem de equipamentos pesados, a Junta Rígida de Montagem contribui para reduzir o tempo de intervenção, facilitar manutenções e garantir uma montagem alinhada e segura, mantendo o controle dos esforços axiais no sistema.
