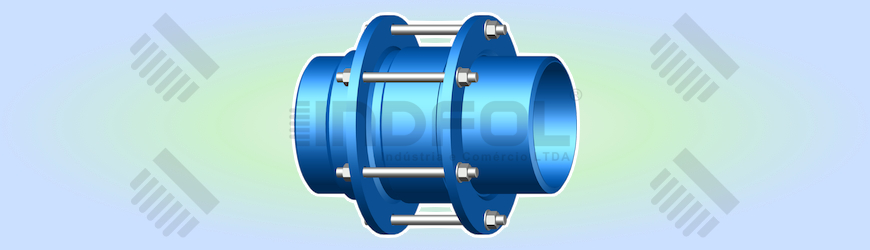

Junta Tipo Dresser M63

A Junta Tipo Dresser M63 é uma junta telescópica especialmente projetada para permitir a absorção de elevados movimentos axiais em sistemas de tubulação. Por meio do deslizamento controlado entre tubos concêntricos, a M63 é indicada para situações em que a dilatação térmica ou deslocamentos axiais da linha excedem a capacidade de Junta Tipo Dresser convencionais, oferecendo um curso significativamente maior de compensação.

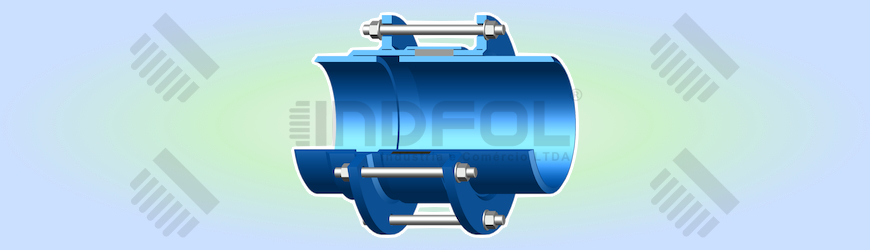

Sua concepção geométrica difere dos modelos tradicionais de união reta: a M63 é formada por um conjunto telescópico com vedação central, onde o elemento de vedação é montado entre os tubos deslizantes, garantindo estanqueidade mesmo com a junta em diferentes posições de curso. Esse arranjo permite que a junta seja dimensionada para altos deslocamentos axiais, tipicamente até cerca de 200 mm, em faixas de diâmetros nominais que vão de DN 2" até diâmetros elevados, conforme especificação de projeto e condições de serviço.

A Junta Tipo Dresser M63 é recomendada para linhas sujeitas a grandes variações de temperatura, longos trechos retos de tubulação ou mudanças de condição operacional que provoquem alongamentos e encurtamentos significativos. Quando corretamente instalada entre pontos fixos e com tubulação guiada, a M63 absorve a dilatação axial, reduzindo tensões na linha, em suportes e em equipamentos conectados, contribuindo para a integridade e a vida útil do sistema.

Os componentes metálicos da M63 podem ser fornecidos em aço carbono ou aço inox, conforme requisitos do projeto, com acabamentos anticorrosivos adequados ao ambiente de instalação. Os elementos de vedação são selecionados de acordo com o fluido conduzido e a faixa de temperatura de operação, permitindo sua utilização em sistemas de água, utilidades industriais e outros serviços compatíveis. Em conjunto com um correto dimensionamento de pontos fixos, guias e ancoragens, a junta tipo Dresser M63 oferece uma solução robusta para controle de dilatação axial de grande magnitude em tubulações.
