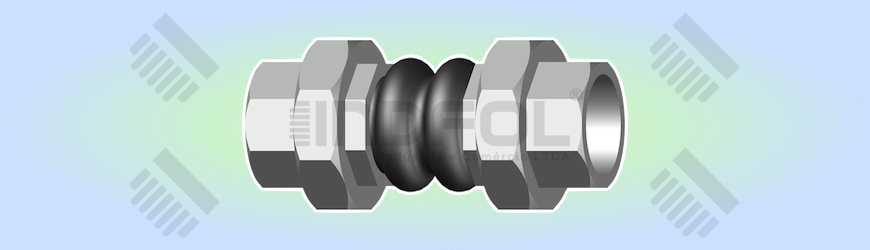

Junta de Expansão de Borracha JEBRI-2
A JEBRI-2 é uma junta de expansão de borracha elastomérica reforçada internamente com tecidos de borracha com fios de nylon composta por terminais roscados de ferro fundido e projetada para absorver dilatações térmicas, vibrações e ruído, além de compensar movimentos axial, lateral e angular e pequenos desalinhamentos entrega baixas forças de reação. O corpo elastomérico é selecionado conforme fluido e temperatura (EPDM, NBR, Cloroprene, etc.). Fabricamos com terminações roscadas em BSP ou NPT.
Modelos JEBRI-2
Desenho técnico
| DN | Comprimento L (mm) | Mov. Compressão (mm) | Mov. Extensão (mm) | Mov. Lateral (mm) | Mov. Angular (°) | Pressão (kgf/cm²) |
|---|---|---|---|---|---|---|
| 3/4 | 200 | 22 | 6 | 22 | 32 | 10 |
| 1 | 200 | 22 | 6 | 22 | 25 | 10 |
| 1.1/4 | 200 | 22 | 6 | 22 | 20 | 10 |
| 1.1/2 | 200 | 22 | 6 | 22 | 17 | 10 |
| 2 | 200 | 22 | 6 | 22 | 13 | 10 |
| 2.1/2 | 245 | 22 | 6 | 25 | 22 | 10 |
| 3 | 245 | 22 | 6 | 25 | 22 | 10 |
Notas:
-
A temperatura máxima de operação para os modelos JEBRI-2 e JEBRIT-2 é de 100 °C.
-
Terminais roscados conforme BSP ou NPT.
-
As capacidades de movimento indicadas consideram ciclos de atuação não combinada, sendo os movimentos axial, lateral e angular avaliados isoladamente. Para movimentos combinados, aplicam-se cálculos específicos durante o projeto.
-
Para DNs, pressões, temperaturas e movimentos superiores ou combinados, entre em contato com a INDFOL para dimensionamento específico.
-
Acabamento: galvanização eletrolítica nas partes em aço carbono.
