Junta de Expansão Metálica Universal

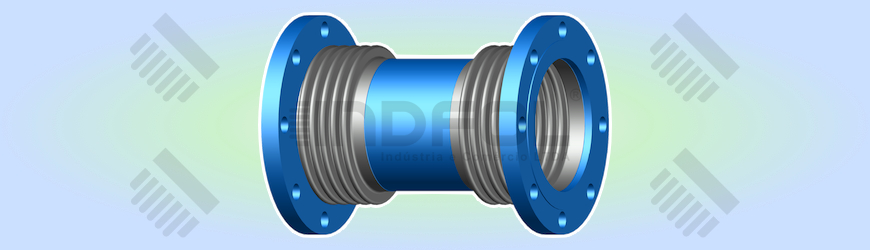

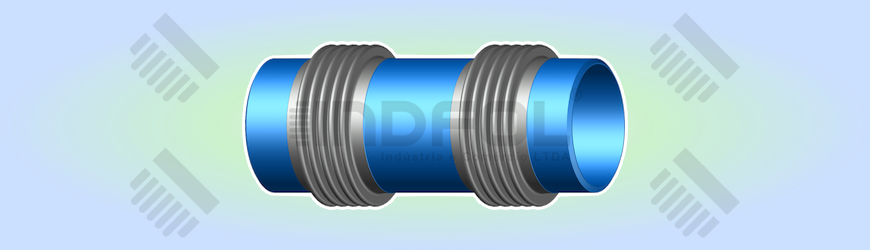

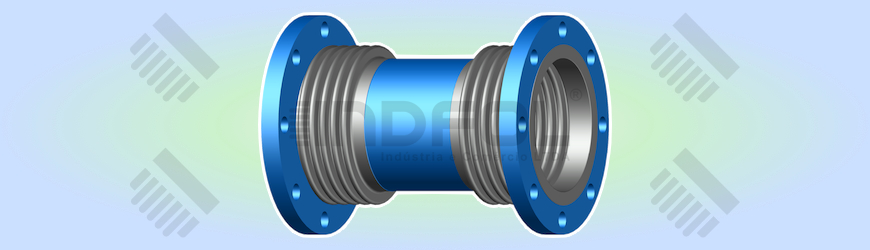

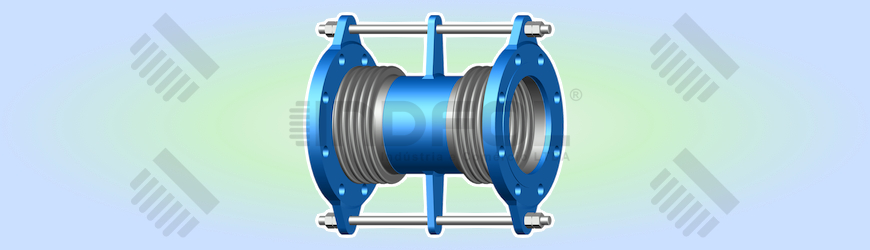

A junta de expansão metálica universal é composta por dois foles em aço inox da série 300 (304 e 316) interligados por um tubo central, projetada para absorver grandes deslocamentos laterais (e também angulares, inclusive em planos distintos) com baixas forças de reação, preservando equipamentos e suportes. Fabricamos com terminações conforme a necessidade do projeto: flanges nas normas ASME, DIN e JIS, ou pontas para solda nos padrões Schedule ou OD, podendo ser produzidas tanto em aço carbono quanto em aço inox. Cada unidade é dimensionada para suportar as pressões de projeto e as temperaturas do processo, de acordo com o diâmetro, o material e as condições de serviço especificadas, oferecendo uma solução confiável para vapor, gases e líquidos em aplicações industriais.

Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna), tensores (tirantes / limitadores), anéis equalizadores, pestanas (flanges soltos) e rótulas.

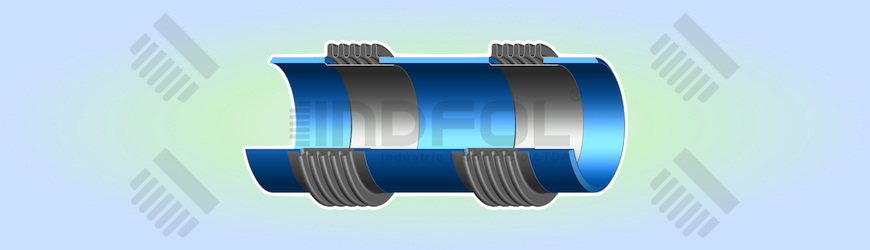

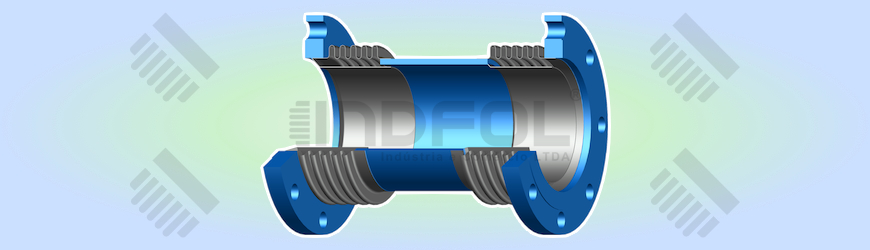

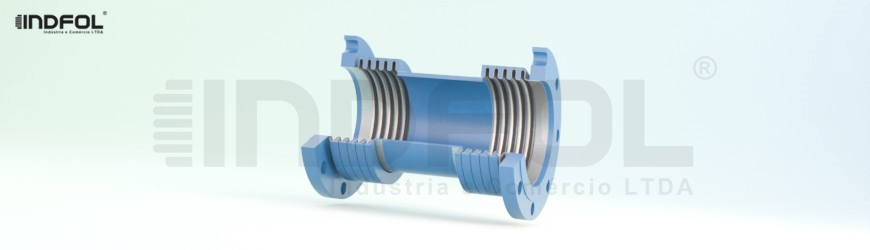

O tubo guia cria um duto liso na passagem do fluido, protegendo o fole contra turbulência, abrasão e altas velocidades, além de reduzir o arraste de partículas para as ondulações e melhorar a estabilidade do escoamento.

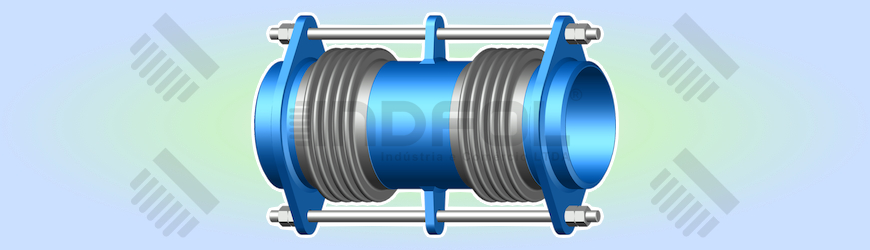

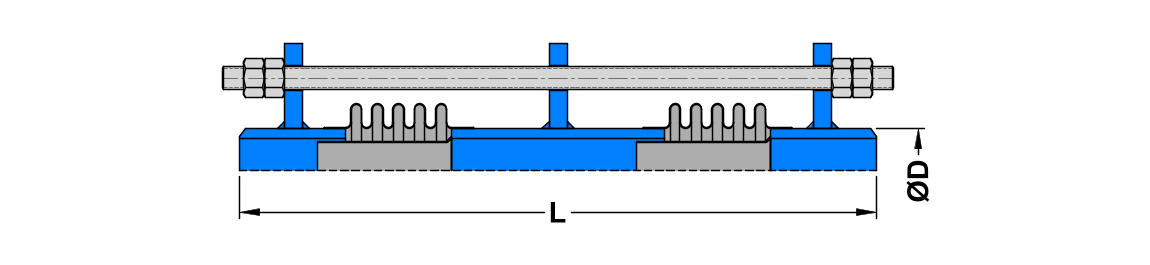

Os tensores controlam o curso admissível e podem ser configurados para conter o empuxo de pressão quando o sistema de ancoragem não o fizer, evitando sobrecargas no fole e nos bocais durante partidas, paradas e variações de pressão; também atuam como limitadores mecânicos de segurança.

Os anéis equalizadores reforçam as cristas do fole, distribuindo tensões entre as ondulações e aumentando a resistência à pressão e a vida em fadiga, sendo indicados para aplicações mais severas ou quando se busca maior robustez.

Já as pestanas permitem que o flange gire livremente para posicionamento da furação sem torcer o corpo da junta ou o fole, resultando em montagem mais rápida e segura, alinhamento facilitado em áreas confinadas, eliminação de torques de instalação e redução de tensões preservando a estanqueidade e a durabilidade do conjunto. As pestanas também podem ser especificadas quando o fluido interno é agressivo ao aço carbono, mantendo todas as superfícies em contato com o fluido em inox e permitindo que o flange seja fornecido em aço carbono com acabamento apropriado (pintura, galvanização, etc.), reduzindo o custo do conjunto. Nesses casos, devem ser avaliados o ambiente externo de instalação (corrosividade).

As rótulas travam o movimento axial da junta e permitem apenas movimento lateral, atuando como contenção do empuxo de pressão; sua aplicação requer ancoragens adequadas e guias na linha.

Os foles são dimensionados conforme a EJMA – Expansion Joint Manufacturers Association, seguindo rigorosamente os parâmetros de cálculo estabelecidos pela norma: pressão de projeto, temperatura de operação, movimentos requeridos (axial, lateral e angular), ciclos de fadiga, materiais e condições de instalação. Com base nesses dados e nos padrões de fabricação da INDFOL, definimos a geometria do fole, espessuras e reforços necessários para garantir segurança, vida útil e desempenho dentro das condições especificadas do processo.
