Junta de Expansão de Tecido
As juntas de expansão de tecido são elementos flexíveis projetados principalmente para dutos de gases e ar quente em baixa pressão, onde há grandes variações de temperatura, vibração e pequenos desalinhamentos entre trechos de tubulação e equipamentos. Diferentemente das juntas metálicas, utilizam um fole confeccionado em tecidos técnicos e mantas isolantes, capaz de suportar temperaturas elevadas, atmosferas corrosivas e movimentos significativos, mantendo baixas forças de reação sobre a tubulação e reduzindo os esforços transmitidos a bombas, ventiladores e demais equipamentos. As juntas de expansão de tecido INDFOL são projetadas sob medida, considerando fluido, temperatura, pressão, movimentos previstos e condições de instalação, oferecendo elevada capacidade de absorção de movimentos combinados, excelente desempenho em temperaturas elevadas e ambientes agressivos, grande versatilidade geométrica (dutos circulares ou retangulares e estruturas tubulares ou tipo carretel) e montagem simplificada em campo, com possibilidade de reaproveitamento de estruturas metálicas existentes, reduzindo custos de parada e manutenção.
Na INDFOL trabalhamos com duas linhas principais de estrutura para juntas de expansão em tecido (carretel e tubular), definidas conforme temperatura, condição do fluido e espaço disponível na instalação.

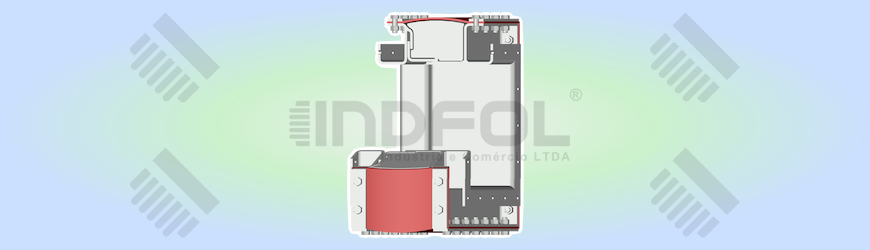

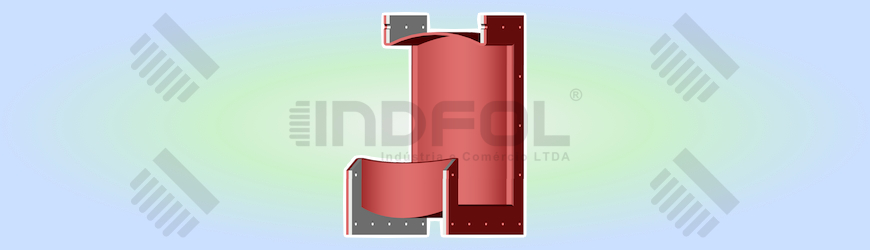

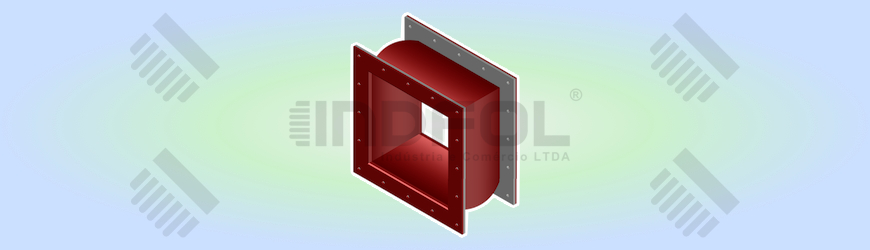

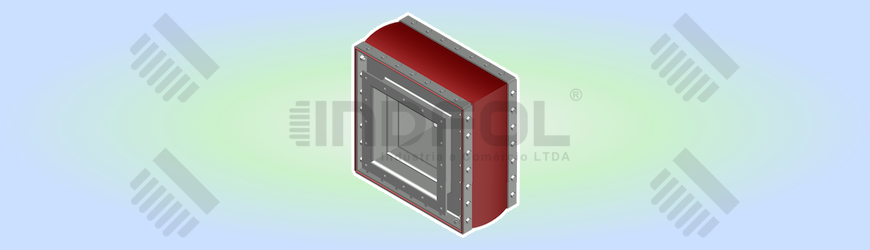

As juntas tipo carretel utilizam estruturas metálicas convencionais, de maior robustez e faixa de temperatura, podendo ser instaladas em dutos circulares ou retangulares. São estruturas com anéis e perfis metálicos dimensionados para criar uma cavidade adequada ao tecido, ao selo antipó e a uma guia interna de fluxo. Esse tipo de construção privilegia maior durabilidade do fole e excelente relação custo x benefício, permite a incorporação de guia interna flutuante, que reduz a entrada de partículas na cavidade do selo e é indicada para gases com sólidos em suspensão, além de possibilitar aplicações em altas temperaturas, com configurações típicas até cerca de 1000 °C, conforme seleção de materiais isolantes e do sistema de selo interno. É a solução preferencial para serviços mais severos, onde se busca maior confiabilidade em operação e melhor aproveitamento da vida útil do fole.

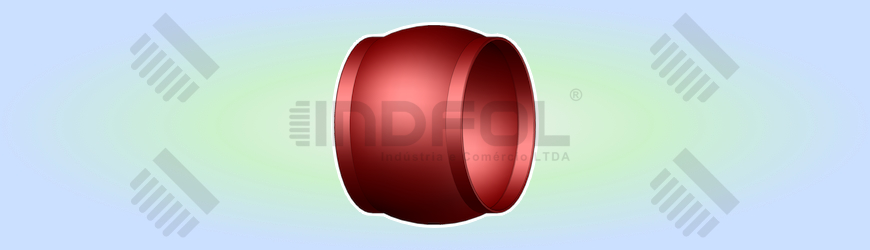

As juntas tubulares utilizam estruturas metálicas compactas, indicadas principalmente quando há limitação de espaço. Quando a instalação não permite o uso das estruturas convencionais (comprimento face a face reduzido, presença de equipamentos próximos, restrição de layout), empregam-se estruturas projetadas para ocupar menos espaço, mantendo a função de compensação de movimentos. Nessa configuração, a estrutura pode ser aplicada em dutos circulares ou retangulares, garantindo a fixação adequada do fole e dos elementos de vedação. Trata-se de uma solução indicada para aplicações com temperaturas intermediárias (tipicamente até cerca de 500 °C) e em situações onde a prioridade é encaixar a junta em espaços reduzidos, mantendo segurança e estanqueidade.
O fole de tecido é um composto de múltiplas camadas, combinando tecidos de reforço em fibra de vidro ou fibras de alta resistência (por exemplo, fibras aramidas), responsáveis pela resistência mecânica e pela estabilidade dimensional do fole; mantas isolantes térmicas (selo antipó), em fibra de vidro ou fibra cerâmica, que reduzem a temperatura que chega às camadas internas, permitindo aplicações em faixas térmicas elevadas, inclusive em zonas de exaustão de fornos e caldeiras; barreiras químicas em PTFE, aplicadas na forma de lâminas ou filmes, que atuam como membrana de vedação contra gases de processo corrosivos, ácidos ou com presença de enxofre ou condensados agressivos; e revestimentos externos em silicone ou PTFE, que protegem o conjunto contra intempéries, radiação UV, respingos, poeira e agentes atmosféricos, além de conferir boa flexibilidade superficial. Os foles são dimensionados para operar tipicamente em sistemas de gases com pressões na faixa de aproximadamente –0,5 a +0,5 bar, característica comum em dutos de exaustão e ventilação industrial.

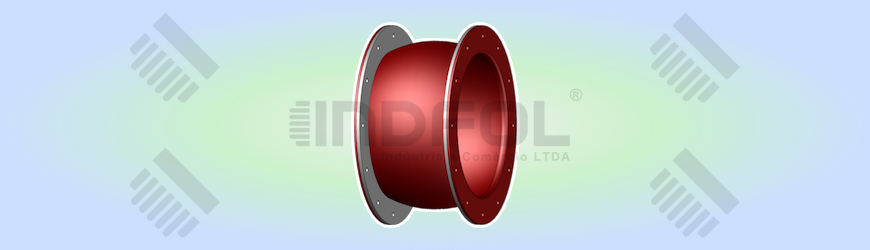

Além do fole de tecido, fornecemos o conjunto completo da junta. Os terminais podem ser fornecidos em ponta para solda diretamente ao duto ou com flanges padronizados, facilitando a desmontagem futura em serviços de inspeção ou substituição do fole. As guias internas de fluxo, constituídas por chapas metálicas internas, protegem o fole da turbulência, do impacto direto do jato de gás e de partículas em suspensão; também auxiliam no controle do acúmulo de pó na cavidade da junta e contribuem para manter o gradiente térmico adequado entre o fluido e o fole. O selo antipó é formado por um preenchimento interno com manta isolante que evita o acúmulo de sólidos na cavidade da junta e, ao mesmo tempo, funciona como isolante térmico adicional, permitindo aplicações em temperaturas de até cerca de 1000 °C, conforme seleção de materiais. A aba de reforço, aplicada na região de aperto do fole, reduz o efeito do calor conduzido pela estrutura metálica e minimiza o esforço concentrado sobre o tecido.
