Junta de Expansão Metálica Antiflambagem

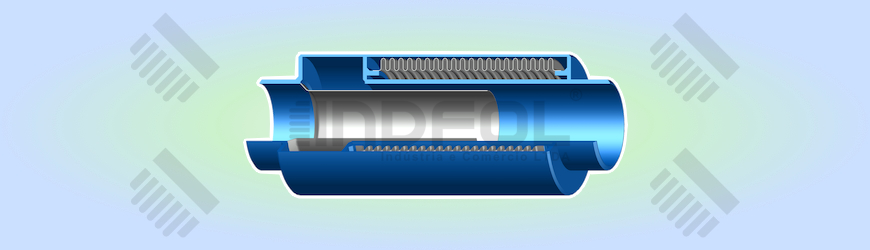

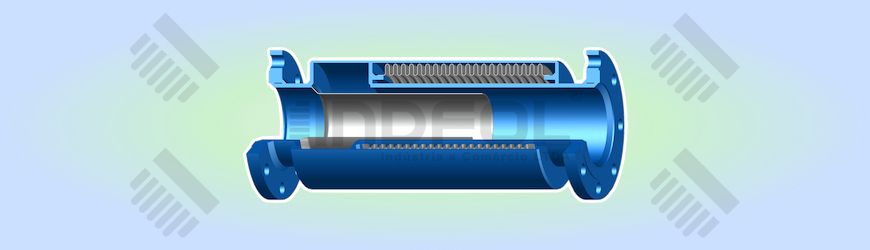

A junta de expansão metálica antiflambagem é composta por fole em aço inox da série 300 (304 e 316) e é projetada para impedir a instabilidade do fole (flambagem) sob compressões, vácuo ou variações bruscas de pressão e temperatura, mantendo a geometria das ondulações e a capacidade de movimento com maiores margens de segurança. Nessa concepção, o fole trabalha pressurizado externamente: a pressão do fluido atua na face externa das ondulações, o que estabiliza estruturalmente o conjunto durante o movimento axial e evita o colapso por flambagem. Esse arranjo permite cursos axiais elevados.

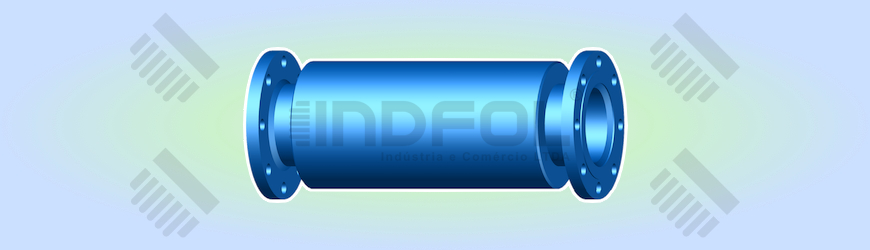

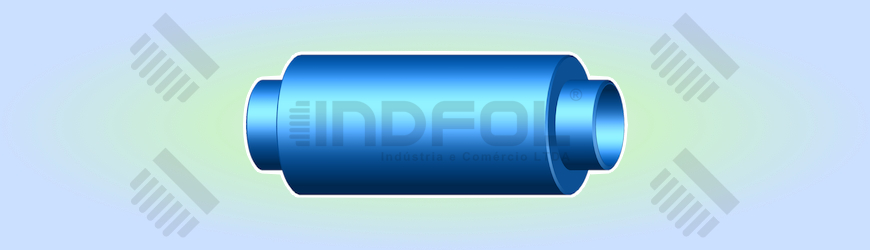

Composta por fole em aço inox da série 300 (304 e 316) Fabricamos com terminações conforme a necessidade do projeto: flanges nas normas ASME, DIN e JIS, ou pontas para solda nos padrões Schedule, podendo ser produzidas tanto em aço carbono quanto em aço inox. Cada unidade é dimensionada para suportar as pressões de projeto e as temperaturas do processo, de acordo com o diâmetro, o material e as condições de serviço especificadas, oferecendo uma solução confiável para vapor, gases e líquidos em aplicações industriais.
A junta é fornecida com tubo guia (camisa interna) e opcionalmente pode ser fornecida com pestanas (flanges soltos).
O tubo guia cria um duto liso para a passagem do fluido, estabilizando o escoamento e reduzindo a turbulência.
Já as pestanas permitem que o flange gire livremente para posicionamento da furação sem torcer o corpo da junta ou o fole, resultando em montagem mais rápida e segura, alinhamento facilitado em áreas confinadas, eliminação de torques de instalação e redução de tensões preservando a estanqueidade e a durabilidade do conjunto. As pestanas também podem ser especificadas quando o fluido interno é agressivo ao aço carbono, mantendo todas as superfícies em contato com o fluido em inox e permitindo que o flange seja fornecido em aço carbono com acabamento apropriado (pintura, galvanização, etc.), reduzindo o custo do conjunto. Nesses casos, devem ser avaliados o ambiente externo de instalação (corrosividade).
Os foles são dimensionados conforme a EJMA – Expansion Joint Manufacturers Association, seguindo rigorosamente os parâmetros de cálculo estabelecidos pela norma: pressão de projeto, temperatura de operação, movimento axial requerido, ciclos de fadiga, materiais e condições de instalação. Com base nesses dados e nos padrões de fabricação da INDFOL, definimos a geometria do fole, espessuras e reforços necessários para garantir segurança, vida útil e desempenho dentro das condições especificadas do processo.
