Junta de Expansão Metálica Dobradiça

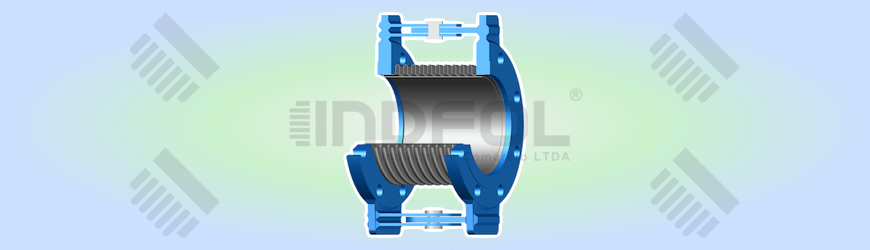

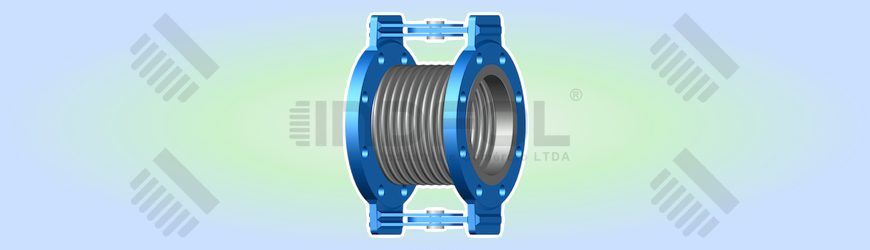

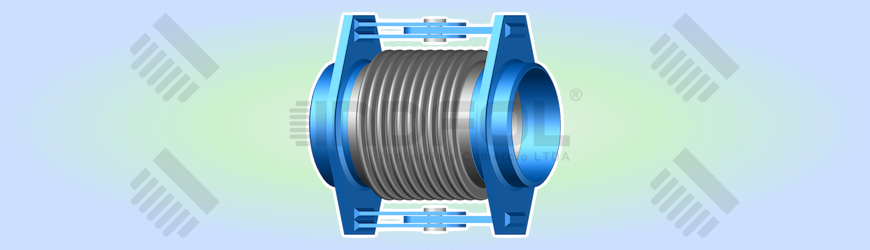

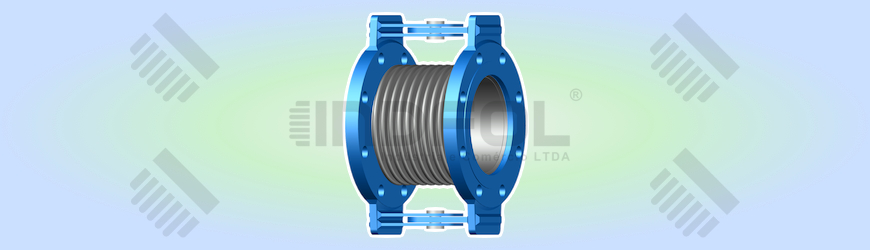

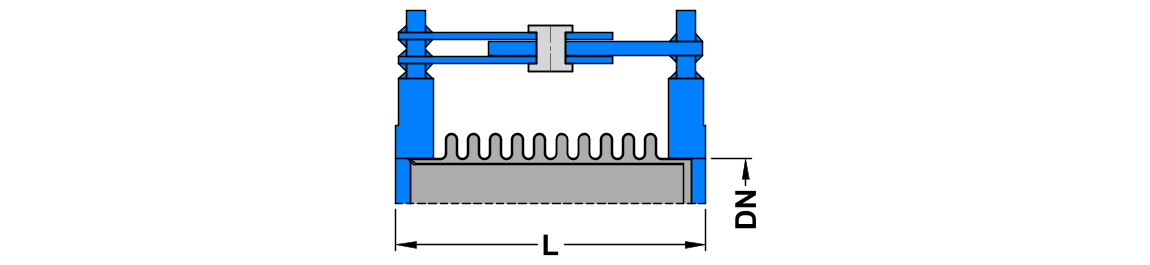

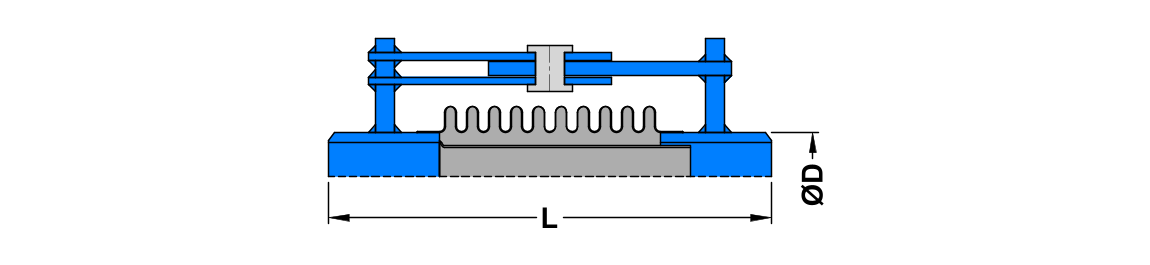

A junta de expansão metálica dobradiça é composta por um único fole metálico associado a um conjunto de articulações tipo dobradiça, sendo projetada para absorver movimento angular em um único plano, com baixas forças de reação transmitidas à tubulação e aos equipamentos. As articulações tipo dobradiça contêm o empuxo de pressão e restringem os deslocamentos axial e lateral no fole, transferindo as reações para as ancoragens e guias da tubulação, garantindo estabilidade e segurança operacional.

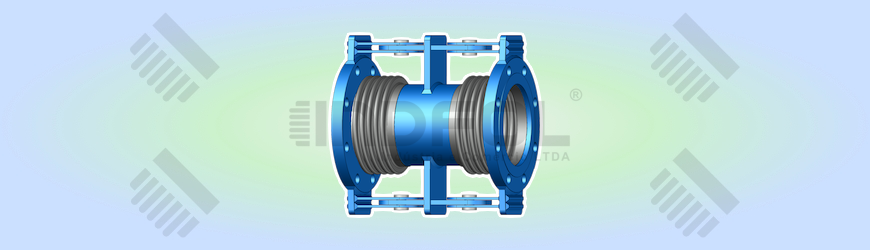

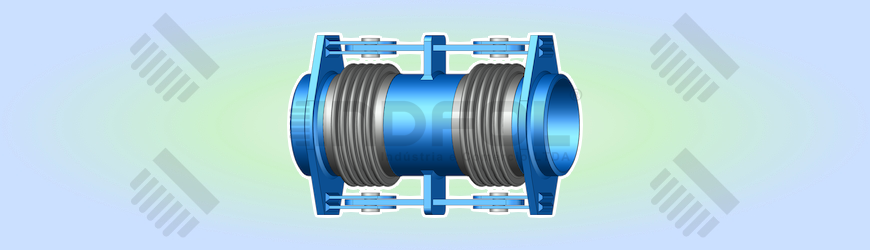

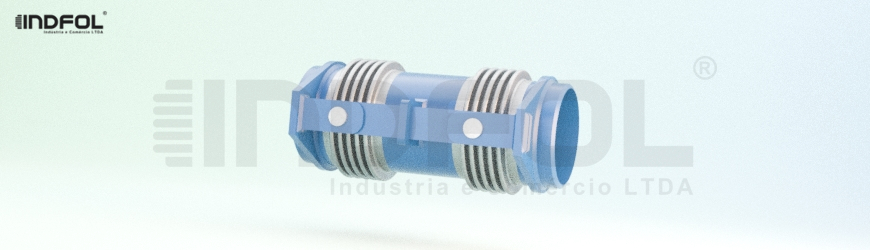

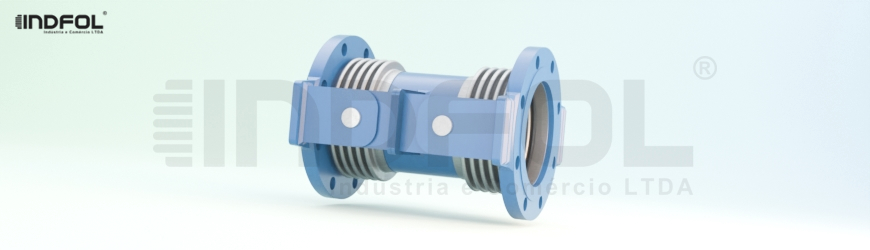

Já a junta de expansão metálica dobradiça universal é composta por dois foles metálicos interligados por um tubo intermediário, também associados a articulações tipo dobradiça, sendo indicada para absorver grandes deslocamentos laterais e movimento angular no mesmo plano, com forças de reação reduzidas em comparação ao modelo de fole único. Nesta configuração, o empuxo de pressão é igualmente contido pelas articulações, enquanto os deslocamentos são distribuídos entre os dois foles, aumentando a capacidade de movimento e a vida em fadiga do conjunto.

Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna), anéis equalizadores e pestanas.

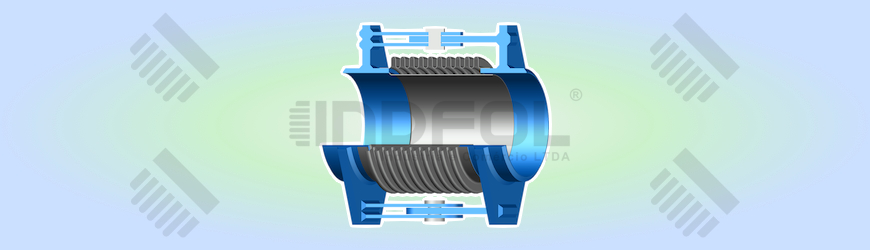

O tubo guia cria um duto liso na passagem do fluido, protegendo o fole contra turbulência, abrasão e altas velocidades, além de reduzir o arraste de partículas para as ondulações e melhorar a estabilidade do escoamento.

Os anéis equalizadores reforçam as cristas do fole, distribuindo tensões entre as ondulações e aumentando a resistência à pressão e a vida em fadiga, sendo indicados para aplicações mais severas ou quando se busca maior robustez.

As pestanas também podem ser especificadas quando o fluido interno é agressivo ao aço carbono, mantendo todas as superfícies em contato com o fluido em inox e permitindo que o flange seja fornecido em aço carbono com acabamento apropriado (pintura, galvanização, etc.), reduzindo o custo do conjunto. Nesses casos, devem ser avaliados o ambiente externo de instalação (corrosividade).

Os foles são dimensionados conforme a EJMA – Expansion Joint Manufacturers Association, seguindo rigorosamente os parâmetros de cálculo estabelecidos pela norma: pressão de projeto, temperatura de operação, movimentos angular requerido, ciclos de fadiga, materiais e condições de instalação. Com base nesses dados e nos padrões de fabricação da INDFOL, definimos a geometria do fole, espessuras e reforços necessários para garantir segurança, vida útil e desempenho dentro das condições especificadas do processo.
