Junta de Expansão Metálica Cardânica

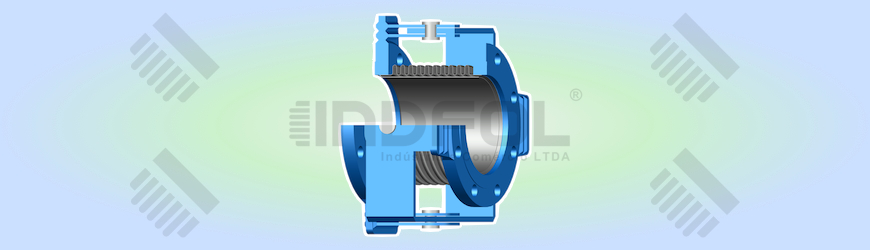

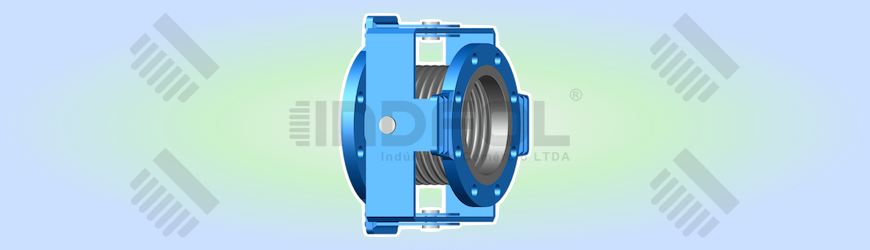

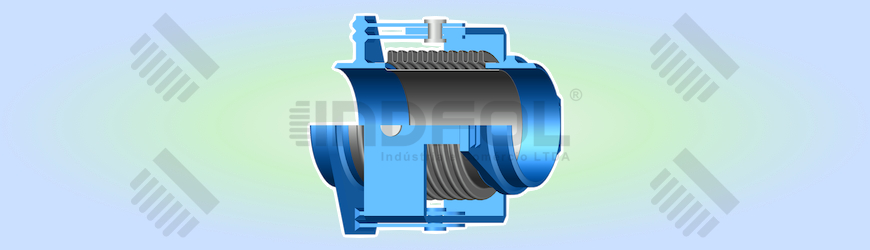

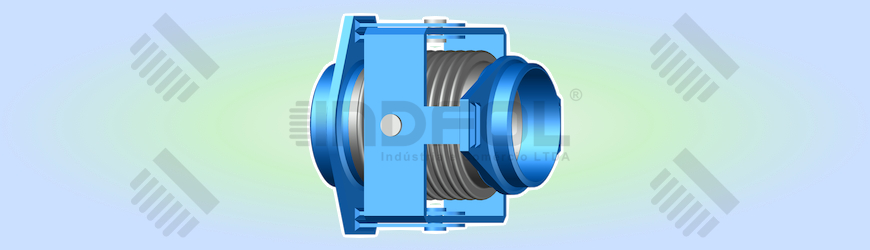

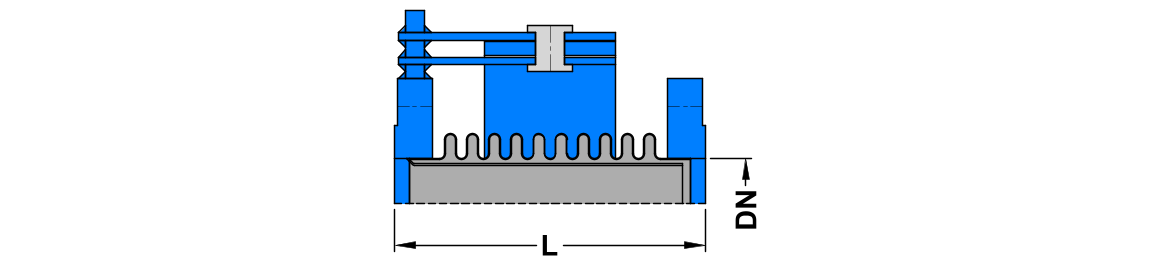

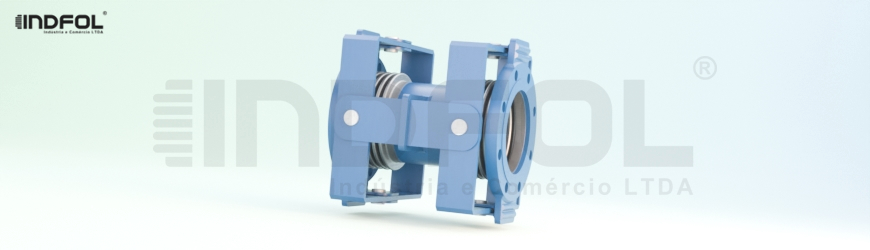

A junta de expansão metálica cardânica é composta por um único fole metálico associado a um conjunto de articulações cardânicas, sendo projetada para absorver movimentos angulares em qualquer plano, com baixas forças de reação transmitidas à tubulação e aos equipamentos. As articulações cardânicas contêm o empuxo de pressão e restringem os deslocamentos axial e lateral no fole, transferindo as reações para as ancoragens e guias da tubulação, garantindo estabilidade e segurança operacional.

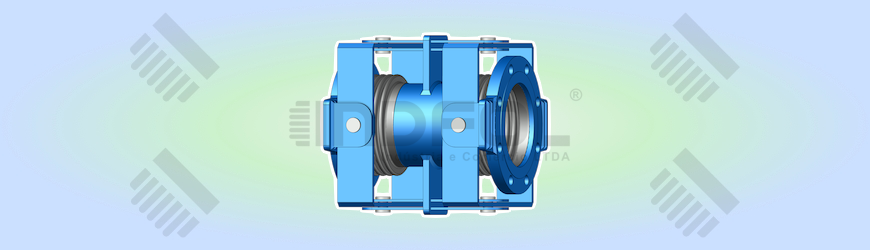

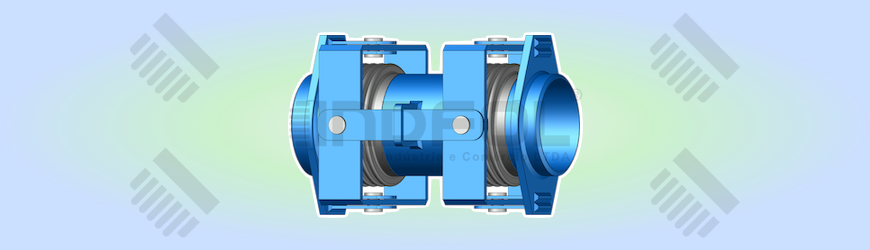

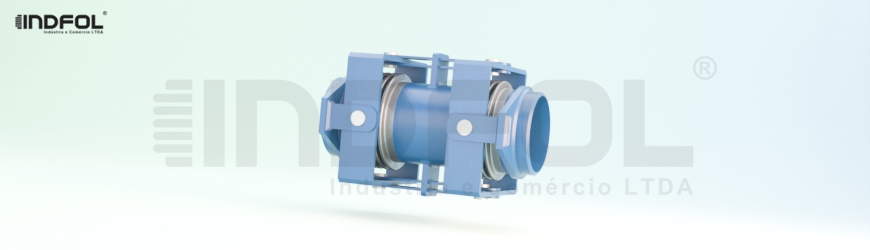

Já a junta de expansão metálica cardânica universal é composta por dois foles metálicos interligados por um tubo intermediário, também associados a articulações cardânicas, sendo indicada para absorver grandes deslocamentos laterais e movimentos angulares em qualquer plano, com forças de reação ainda menores quando comparadas ao modelo de fole único. Nesta configuração, o empuxo de pressão é igualmente contido pelas articulações, enquanto os deslocamentos são distribuídos entre os dois foles, aumentando a capacidade de movimento e a vida em fadiga do conjunto.

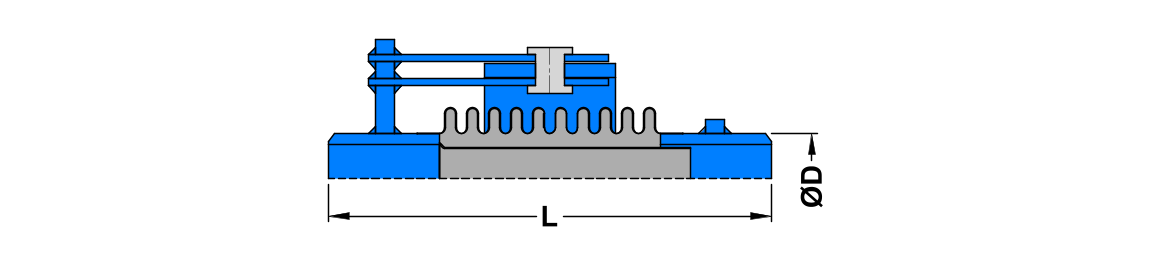

Ambos os modelos são construídos com foles em aço inox série 300 (304 ou 316) e podem ser fornecidos com terminações flangeadas conforme ASME, DIN e JIS, ou pontas para solda conforme Schedule ou OD, em aço carbono ou aço inox, sendo dimensionados de acordo com as pressões, temperaturas e movimentos do projeto, conforme critérios da EJMA.

Opcionalmente, a junta pode ser fornecida com tubo guia (camisa interna), anéis equalizadores e pestanas.

O tubo guia cria um duto liso na passagem do fluido, protegendo o fole contra turbulência, abrasão e altas velocidades, além de reduzir o arraste de partículas para as ondulações e melhorar a estabilidade do escoamento.

Os anéis equalizadores reforçam as cristas do fole, distribuindo tensões entre as ondulações e aumentando a resistência à pressão e a vida em fadiga, sendo indicados para aplicações mais severas ou quando se busca maior robustez.

As pestanas também podem ser especificadas quando o fluido interno é agressivo ao aço carbono, mantendo todas as superfícies em contato com o fluido em inox e permitindo que o flange seja fornecido em aço carbono com acabamento apropriado (pintura, galvanização, etc.), reduzindo o custo do conjunto. Nesses casos, devem ser avaliados o ambiente externo de instalação (corrosividade).

Os foles são dimensionados conforme a EJMA – Expansion Joint Manufacturers Association, seguindo rigorosamente os parâmetros de cálculo estabelecidos pela norma: pressão de projeto, temperatura de operação, movimento angular requerido, ciclos de fadiga, materiais e condições de instalação. Com base nesses dados e nos padrões de fabricação da INDFOL, definimos a geometria do fole, espessuras e reforços necessários para garantir segurança, vida útil e desempenho dentro das condições especificadas do processo.
