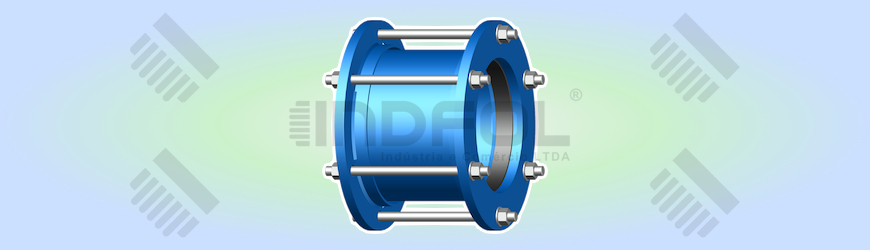

Junta Tipo Dresser M38

A Junta Tipo Dresser M38 é uma junta de união reta projetada para conectar tubos lisos de mesmo diâmetro com vedação segura, rápida e sem a necessidade de solda ou rosca. Indicada para linhas de água, esgoto, combate a incêndio, utilidades industriais e diversos outros fluidos compatíveis, a M38 oferece uma solução versátil para montagem, manutenção e adequações de tubulação em campo.

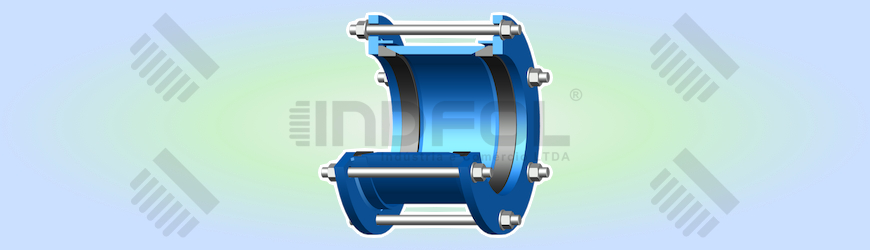

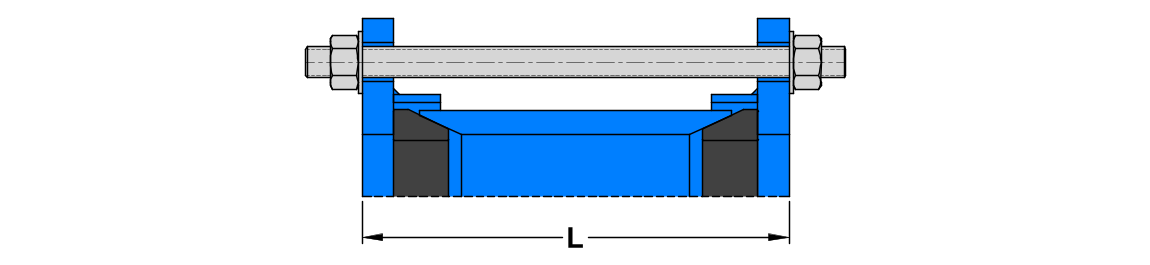

Seu funcionamento é baseado na compressão de anéis de vedação em borracha contra a superfície externa dos tubos, através de anéis metálicos (flanges) de compressão e conjuntos de parafusos. Essa configuração garante vedação eficiente e ainda permite pequenos movimentos axiais e angulares, compensando tolerâncias de fabricação, variações dimensionais e pequenos desalinhamentos na montagem, sem comprometer a integridade do sistema.

A Junta Tipo Dresser M38 é construída com corpo e anéis metálicos (flanges) em aço carbono ou aço inox. Os anéis de vedação são fabricados em borrachas selecionadas conforme fluido e temperatura de operação, garantindo durabilidade e desempenho em serviço. Os elementos de fixação são fornecidos em aço carbono, podendo ser especificados em outros materiais quando requerido pelo projeto.

Disponível em ampla faixa de diâmetros nominais e classes de pressão, a linha M38 é ideal tanto para novas instalações quanto para reformas e ampliações de sistemas existentes. Em conjunto com um correto dimensionamento de pontos fixos e guias de tubulação, a Junta Tipo Dresser M38 contribui para uma montagem limpa, segura e de fácil manutenção, reduzindo o tempo de parada e os custos de intervenção na planta.

Junta Tipo Dresser M38T - Harness

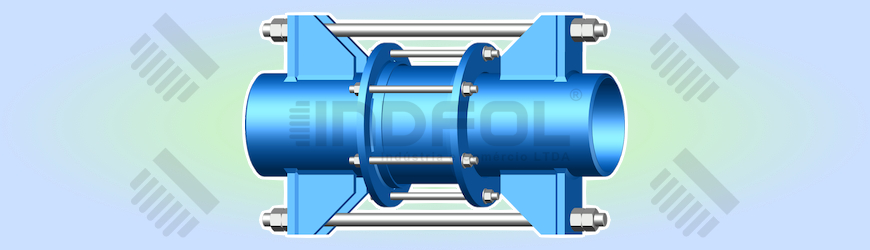

Na versão M38T, a Junta Tipo Dresser M38 é fornecida com um conjunto de tirantes externos de restrição (harness). Esses tirantes são dimensionados para absorver a força de reação devida à pressão interna e aos esforços axiais da linha, reduzindo significativamente as cargas transmitidas aos pontos fixos da tubulação.

A M38T mantém as mesmas características de vedação, faixa de aplicação e facilidade de montagem da M38, sendo indicada para linhas com pressões mais elevadas, trechos com limitação de blocos de ancoragem ou situações em que se deseja conter internamente os esforços axiais gerados pela pressão.

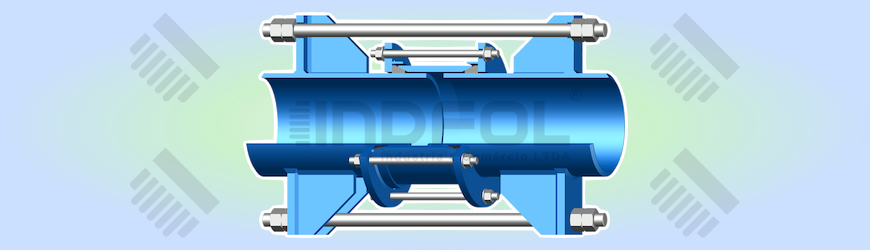

Nos conjuntos M38T, os tirantes são fixados em tubos de aço fornecidos juntamente com a junta, formando um conjunto autoancorado (“spool” completo). As extremidades desses tubos podem ser fornecidas com terminais flangeados, conforme as normas de tubulação especificadas em projeto, e/ou com pontas para solda, permitindo diferentes configurações de montagem (flange × flange, flange × solda ou solda × solda), de acordo com a necessidade da instalação. Os tirantes e componentes de ancoragem são fornecidos em aço carbono com proteção superficial adequada, podendo ser especificados em outros materiais conforme necessidade do projeto.
